Die fließlochformende Verschraubung -

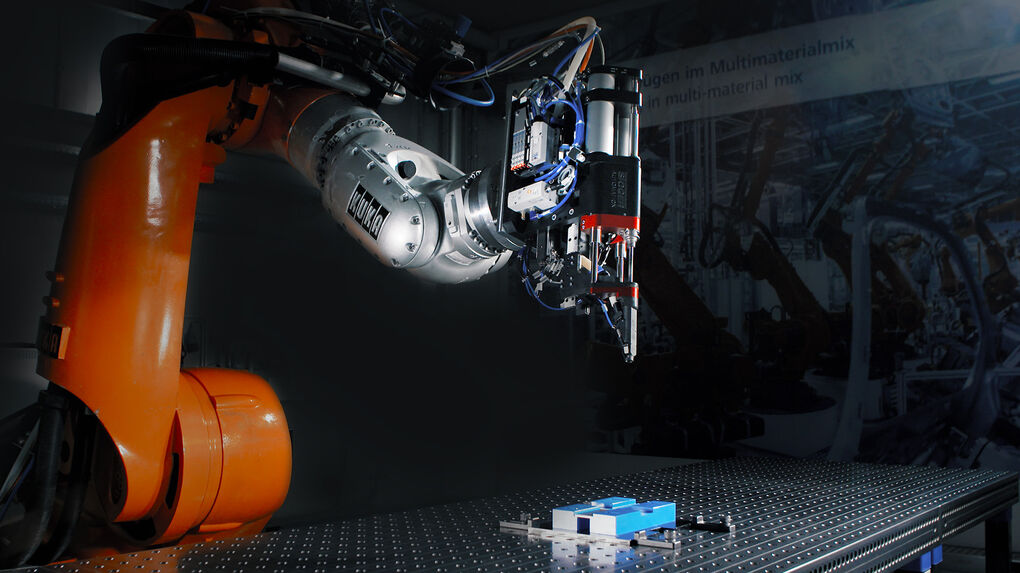

Eine Besonderheit unter den Schraubautomaten für Schrauben stellt der Schraubautomat für fließlochformende Schrauben dar. Die fließlochformende Schraube (auch bekannt als Flowdrill-Schraube) schneidet sich das Gewinde selbst, indem sie zuerst das Fließloch und im Anschluss das Gewinde formt. Der Schraubautomat für fließlochformende Schrauben von STÖGER AUTOMATION ist mit automatischer Schraubenzuführung und einer Steuerung ausgestattet, die den gesamten Schraubprozess kontrolliert und dokumentiert. Natürlich ist der Schraubautomat für fließlochformende Schrauben von STÖGER AUTOMATION auch für den Robotereinsatz geeignet. Schneller Bitwechsel und das Aushängen und Abnehmen des Zuführarms ohne Hilfsmittel machen ihn zu einem effizienten Werkzeug in der automatisierten Fertigung.

Das neueste Feature, der Winkelversatzausgleich, ist besonders für die Verschraubung von Batterien für die Elektromobilität geeignet, da es gilt, Korrosion zu vermeiden, die entstehen kann, wenn die Oberfläche des Batteriedeckels beschädigt wird. Da beim Fließlochformen enorme Prozesskräfte von bis zu 4.000 N entstehen, wird beim Verschrauben mit herkömmlichen Schraubsystemen der Roboter durch die entstehende Gegenkraft entgegen der Schraubrichtung weggedrückt. Dadurch wird die Schraubachse verschoben. Das führt dazu, dass der Niederhalter auf der Oberfläche des Batteriedeckels seitlich verschoben wird und die Oberfläche beschädigt. Der neuartige, zum Patent angemeldete, Winkelversatzausgleich verhindert das Schieben auf der Oberfläche.

Bei herkömmlichen Schraubsystemen für fließlochformende Schrauben werden Roboter mit einer Traglast ab 360 kg eingesetzt, um das Auslenken des Roboters so gering wie möglich zu halten und dadurch das Schieben zu minimieren. Bei Einsatz unseres Schraubsystems mit Winkelversatzausgleich können Roboter mit einer deutlich geringeren Traglast eingesetzt werden. Dies reduziert die Kosten für die Anlage erheblich.

In unserem Konfigurator finden Sie technische Informationen und CAD-Zeichnungen. Gerne beraten wir Sie auch persönlich zum Einsatz des Schraubautomaten für fließlochformende Schrauben für Ihre Anwendung.
